Люди воспринимают окружающий мир в перспективе: чем дальше объекты удаляются от зрителя, тем они становятся меньше. При этом образы параллельных прямых, уходящих в бесконечность, могут пересекаться. Точка пересечения таких прямых называется точкой схода.

Эффект объема в CorelDraw создается методом вытягивания. Для этого достаточно создать плоский объект и с помощью инструмента Интерактивное вытягивание превратить его в перспективное изображение (курсор мыши устанавливают в центр объекта и, при нажатой левой кнопке, перемещают указатель в сторону предполагаемой точки схода).

Таким образом, на основе исходного изображения появляются новые поверхности, которые называются поверхностями выдавливания.

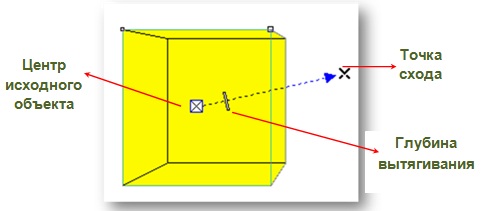

Элементы управляющей схемы:



Средства настройки экструзии на панели свойств:

Заготовки позволяют выбрать тип вытягивания из имеющихся заготовок, также можно добавить свою или удалить.



Счетчики группы Положение объектов позволяют задать положение объекта по горизонтали и вертикали конкретно в мм.

 Тип вытягивания позволяет выбрать один из имеющихся типов – от меньшего к большему, от большего к меньшему, равное вытягивание и т д.

 Счетчик Глубина экструзии позволяет дать точное значение этого параметра.

 Координаты точки схода - также можно задать конкретное значение.

 Привязка точки схода имеет 4 варианта:

1.   ТС, привязанная к объекту – перспектива не изменяется при перемещении в любое место рабочего поля.

2.   ТС, привязанная к странице – перспективное изображение меняется при перемещении.

3.   Копировать точку схода из – позволяет копировать ТС у ранее построенных объектов.

4.   Общая точка схода – изменение точки схода на одной из перспектив приводит к автоматическому изменению других перспектив.



 Поворот вытягивания – позволяет повернуть фигуру в пространстве на любой угол.

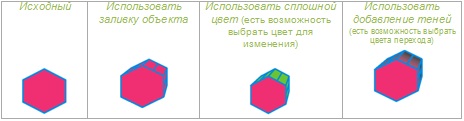

Цвет объекта - можно выбрать один из трех вариантов:

 Скос – возможность применить для вытягивания скошенную кромку. Скос создает иллюзию того, что вытянутые края объекта срезаны под углом. Для управления эффектом можно указать значения угла и глубины скоса.





Освещение – возможность «осветить» вытянутый объект одним из трех источников света. При выборе одной из ламп в окне появляется шар, который символизирует объект в пространстве. Менять можно положение источника света и его интенсивность.

Кнопка Копировать свойства вытягивания – позволяет скопировать заданные свойства вытягивания с одного объекта на другой.

Кнопка Удалить вытягивание позволяет снять все свойства с исходного объекта и оставить его в первоначальном виде.
