Произвольные объекты создают с помощью инструментов свободного рисования. Этими инструментами вы можете выразить все, на что способна ваша фантазия. К ним относят:
Кривые (свободная форма) характеризуются узлами и сегментами (участок между двумя узлами). Они могут быть замкнутыми и незамкнутыми. Созданные кривые редактируют с помощью инструментов группы Форма.
На панели свойств этого инструмента отображаются кнопки, с помощью которых можно выполнять различные действия с узлами. Ниже представлены наиболее часто используемые кнопки:
- добавить узел;
- удалить узел;
- соединить два узла;
- разорвать кривую;
- преобразовать сегмент в прямую:
- преобразовать сегмент в кривую;
- преобразовать узел в острый;
- преобразовать узел в гладкий;
- преобразовать узел в симметричный;
- изменить направление кривой;
- замкнуть кривую.
Необходимо ввести в привычку в каждом рисунке бороться с лишними узлами!

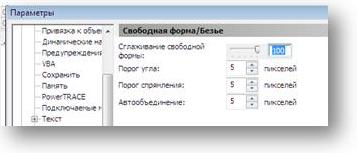

На уровень гладкости кривой влияет значение параметра Гладкость в окне диалога Параметры. Это окно открывается в результате двойного щелчка на пиктограмме инструмента Кривая. Значение этого параметра может изменяться от 0 до 100. Чем больше величина параметра, тем более плавной получается кривая при рисовании.

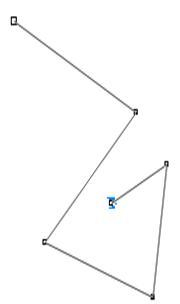

Кривая Безье позволяет нарисовать кривую (ломаную) линию по нескольким точкам:
- Выберите инструмент Безье, который "спрятан" за инструментом Кривая. Курсор примет вид перекрестия, под которым изображена кривая линия с узелком.
- Щелкните мышью в нескольких местах страницы. После каждого щелчка Corel Draw строит прямолинейный отрезок между двумя точками.
Инструмент художественное оформление позволяет рисовать кривые одинаковой или меняющейся толщины.
Перо - позволяет рисовать линии по сегменту (изогнутому или прямому) за один раз, точно размещая каждый узел и контролируя форму каждого изогнутого сегмента.
Ломаная линия - позволяет рисовать линии свободной формы (с изогнутыми или прямыми сегментами) так же, как при создании эскиза в блокноте эскизов.
Кривая через 3 точки - позволяет рисовать кривую, которая определяется начальной, конечной и центральной точками.
Соединительная линия - позволяет соединять несколько объектов с помощью соединительных линий.
Размер - позволяет рисовать размерные линии и сноски.
В группе Форма есть дополнительные инструменты, с помощью которых можно преобразовать созданные из кривых объекты и получить интересные эффекты. Это следующие инструменты:
Размывающая кисть. Изменяет объект таким образом, что, например, из объекта круглой формы можно получить солнышко. На панели свойств можно задать размер кисти, угол наклона, степень эффекта «усыхания».
Грубая кисть. Позволяет создать зубцы на контуре кривой. На панели свойств задают максимальную высоту зубцов, коэффициент уменьшения размера кисти, количество зубцов, вариант наклона зубцов.
Свободное преобразование. На панели свойств можно изменить положение, размеры, угол наклона, скосы у созданного объекта.
